Инфракрасная паяльная станция с полноценным нижним подогревателем

DSC04759

Первая паяльная станция IR101.01, несмотря на то, что до этого не имел дел с подобным оборудованием, получилась достаточно функциональной и удобной. Она полностью выполняет задачи по пайке сложных микросхем и монтажных деталей. С самого первого момента работы на этой станции, появилось куча идей, многие из которых получилось внедрить в новую IR101.02.

Изменения в новой станции коснулись блока управления, нижнего подогрева, крепления штатива верхнего подогревателя и другие мелкие доработки:

Блок управления.

DSC04712DSC04706DSC04702

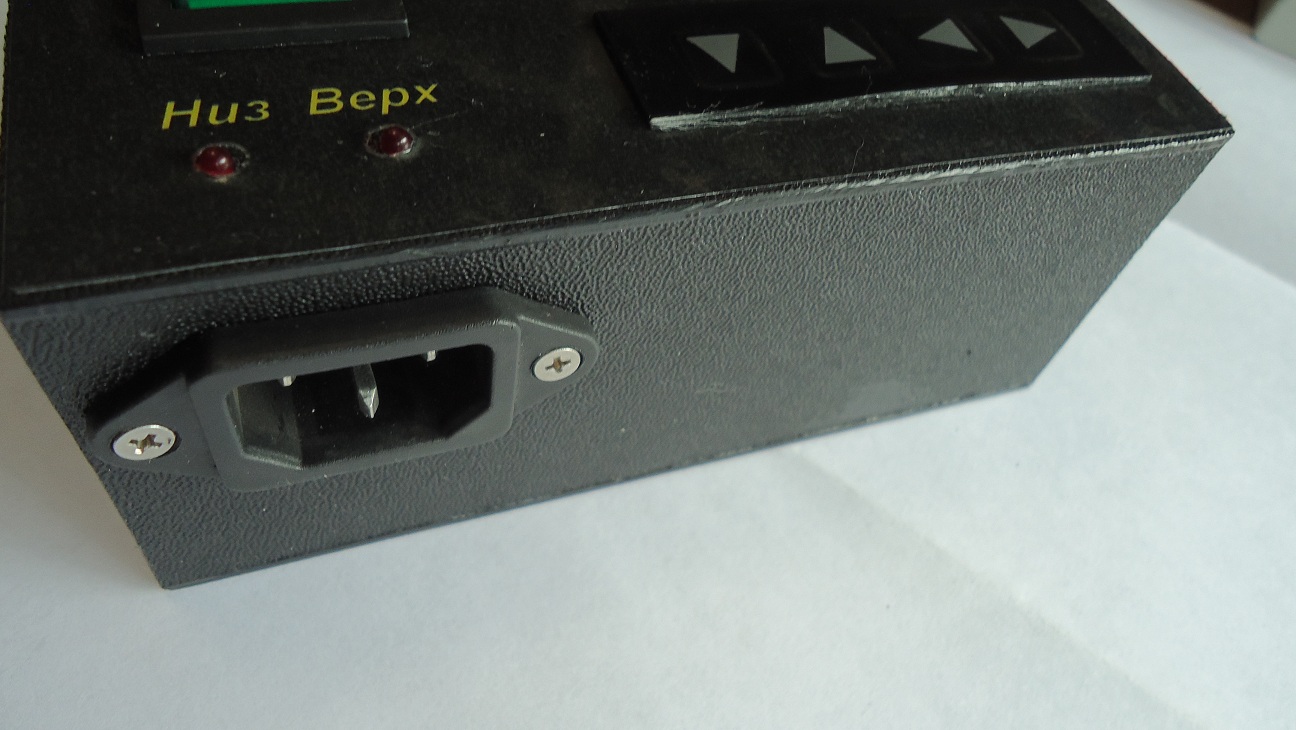

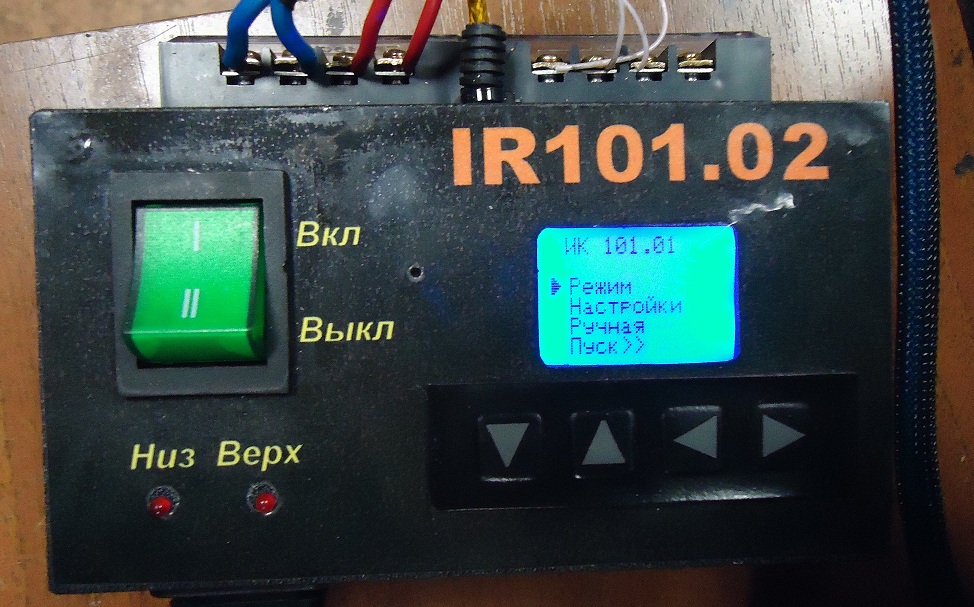

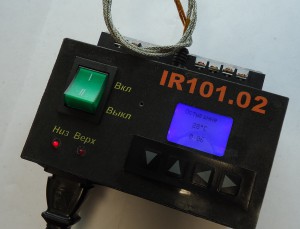

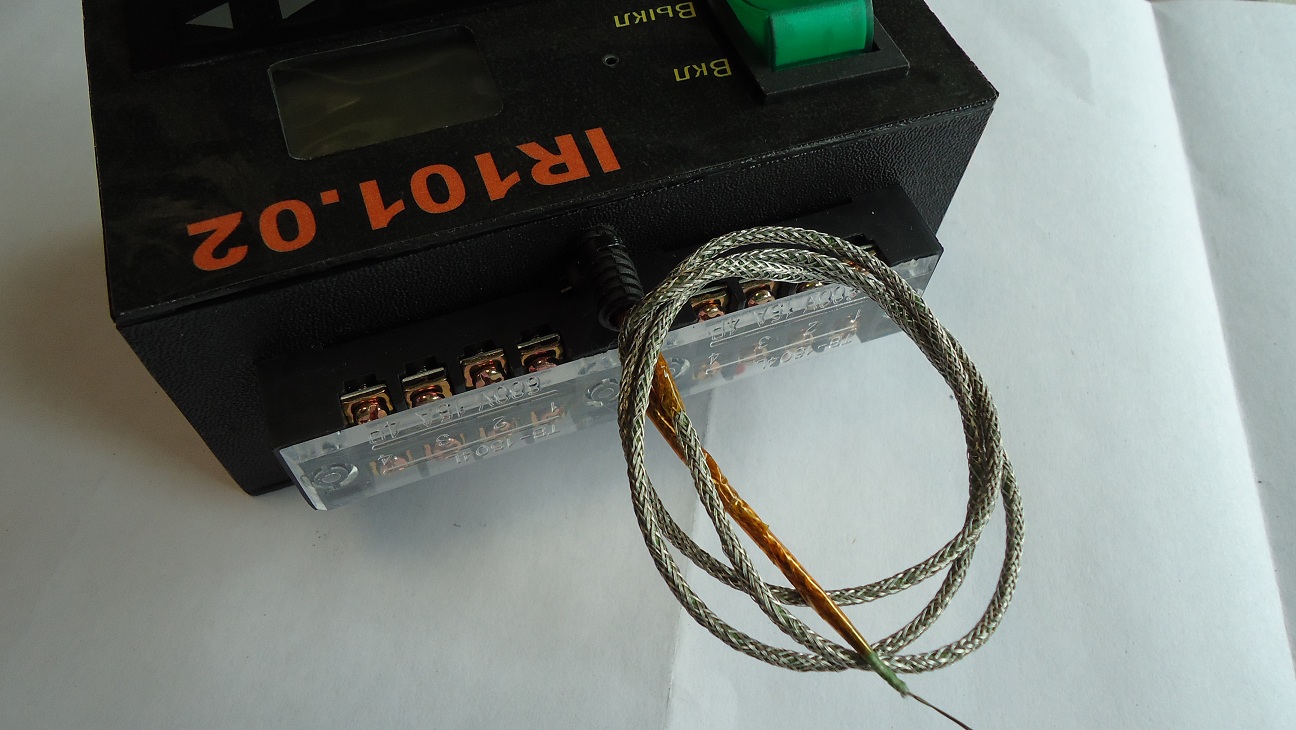

Теперь имеет более компактный размер. На корпусе расположились контактные колодки, для удобного подключения элементов станции. Кнопочная клавиатура заменена на пленочную.

DSC04692DSC04693

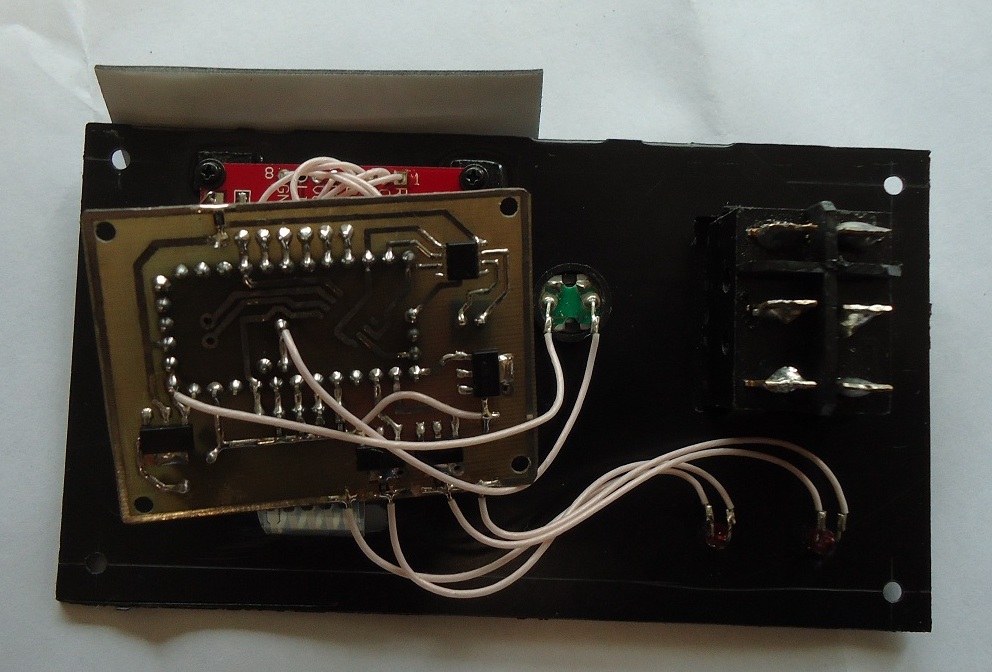

Внутри блока теперь пара твердотелых реле. От электромагнитного реле пришлось отказаться, так как нижний обогреватель стал намного мощней (в прошлой станции он был 150Вт, в этой уже 1800Вт).

Верхний нагреватель.

DSC04725DSC04720 DSC04722

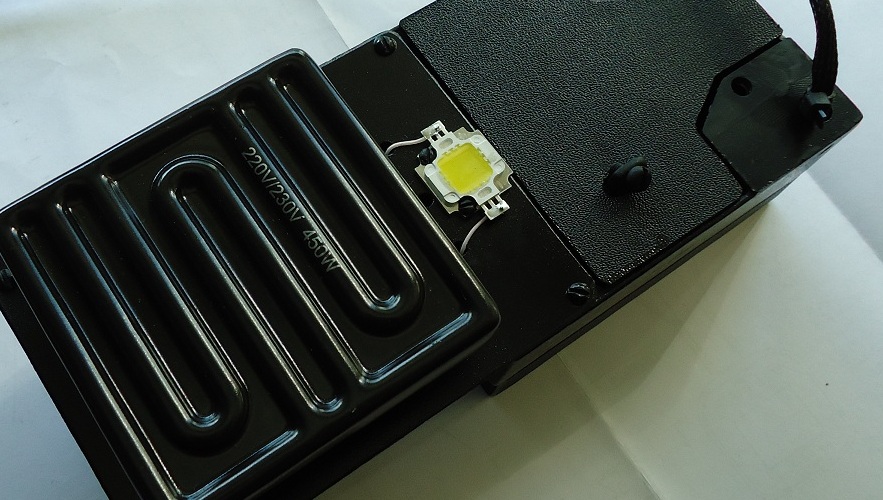

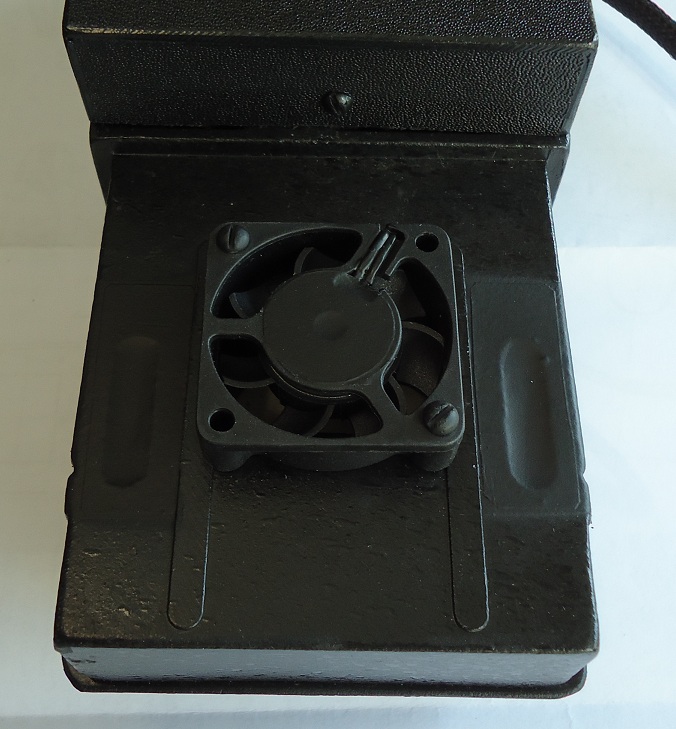

Верхний нагреватель стал более аккуратным и на нем появилась подсветка.

Нижний подогреватель.

DSC04765Этот элемент не имеет ничего общего с нагревателем из прошлой станции.

Теперь в нем полноценный мощный керамический нагреватель. Выполнен из металлического корпуса, состоит из трех элементов по 600Вт каждый и платодержателя. Такой нагреватель способен быстро нагреть плату и поддерживать нужную температуру но всей поверхности платы на протяжении всего процесса пайки.

Платадержатель позаимствован из прошлого нагревателя. Увеличен только размер. Нижний нагреватель имеет размеры 275*320мм, что позволяет закрепить и прогреть всю поверхность материнской платы.

Инфракрасная паяльная станция в сборе.

DSC04762DSC04760

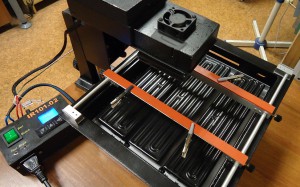

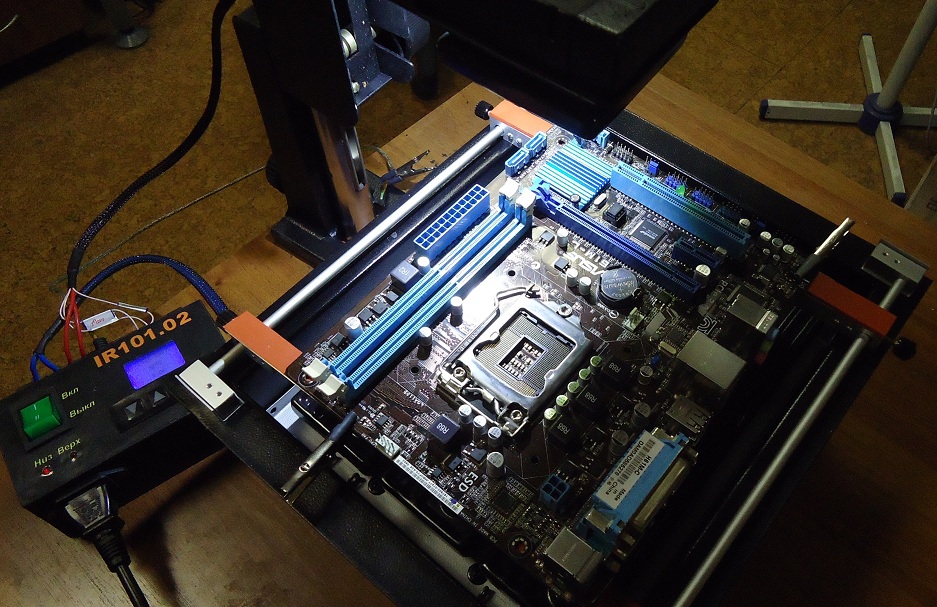

Главное преимущество этой станции, в том, что она стала модульной. Таким образом мы можем закрепить штатив с верхним нагревателем на краю стола, а нижний подогреватель с платой можем подвинуть под нужное место пайки. В прошлой станции приходилось двигать плату (не всегда удобно).

DSC04764

Подсветка включается сразу после запуска станции.

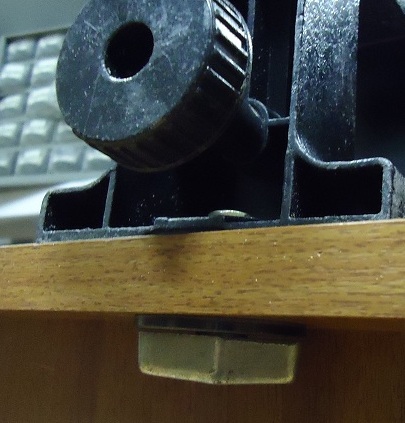

DSC04761 Крепиться станция через отверстие 6.5 мм с помощью винта

DSC04763 Заключение.

Станция стала полноценной инфракрасной паяльной станцией, по многим параметрам превосходящая некоторые профессиональные станции (по-крайней мере бюджетные китайские). Внешний вид стал интересным, но самое главное станция стала очень удобной и полностью соответствовать профессиональной.

Работа станции подробно расписана в статье работа на паяльной станции IR101.01. Порядок работы остался прежним.

Осталось только провести испытания, о которых отпишусь в следующей статье.
